Bấm Cáp Mạng RJ45

Các cách bấm dây mạng RJ45 (Mạng LAN)

công cụ gồm :

                                                                      Kìm bấm mạng

Có rất nhiều các chuẩn về cáp mạng khác nhau , xin trình bày về các chuẩn sử dụng trong mạng LAN (Local Area Network).
Cáp xoắn UTP lại được chia ra làm nhiều tiêu chí (CAT - Category) khác nhau, nhưng phổ biến nhất trong mạng LAN là 2 loại CAT-5 và CAT-6 (100Mbps và 1000Mbps).

                                                                         Cab mạng LAN


CAT-5 gồm có 4 cặp dây = 8 dây với các màu xanh dương, trắng - xanh dương, da cam, trắng - da cam, xanh lá cây, trắng - xanh lá cây, nâu, trắng - nâu. Cứ 2 dây có màu giống nhau được xoắn thành 1 cặp và 4 cặp này lại được xoắn với nhau và xoắn với 1 sợi dây nylon chịu lực kéo, bên ngoài được bọc bằng vỏ nhựa.

Đầu hạt mạng RJ45

Cáp UTP đi với đầu nối RJ-45 (RJ - Registered Jack), RJ-45 bằng nhựa cứng trong suốt có 8 chân bằng đồng, khi đưa đầu dây vào rồi dùng kìm bấm dây để bấm thì 8 chân này sẽ ghim vào 8 sợi dây CAT-5.

Có 2 chuẩn bấm dây được sử dụng là T568A và T568B. Hình vẽ sau mô tả thứ tự các dây được sắp xếp khi ta ngửa đầu RJ-45 (phía có các chân tiếp xúc) và nhìn từ trái qua phải.

Thông thường, khi bấm dây để nối từ PC vào HUB ta có thể bấm cả 2 đầu dây với cùng 1 chuẩn: cùng là T568A hoặc cùng T568B. Lúc này ta có dây cáp thẳng (Straight Through).

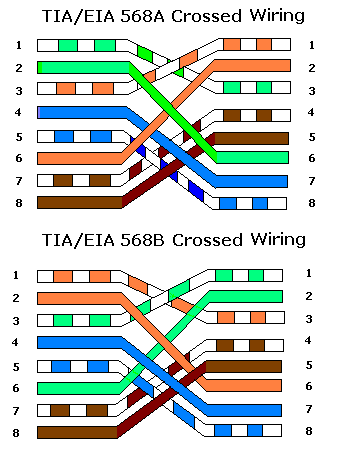

Khi bấm dây để nối từ PC đến PC (trường hợp chỉ có 2 máy tính) hoặc từ HUB/SWITCH vào HUB/SWITCH (dây link trong trường hợp muốn nối 2 HUB/SWITCH lại với nhau) ta bấm 1 đầu dây theo chuẩn T568A còn đầu kia theo chuẩn T568B. Đây gọi là dây cáp chéo (Cross Over)

Như các bạn thấy chỉ có 4 dây trong số 8 sợi dây được sử dụng là 1, 2, 3, 6 - tương ứng với 4 dây tín hiệu TX+, TX- (TX - Transmit), RX+, RX- (RX - Receive) của card mạng (NIC - Network Interface Card).

Tự bấm

                                                                             cáp nguyên mẫu.
